БИОЛОКАЦИЯ / АРХИВ ПУБЛИКАЦИЙ

Февраль 2003 года

Топографические, биолокационные работы и гамма-съёмка на объекте: "Индивидуальный жилой дом в пос. Манский Красноярского края"

АННОТАЦИЯ: Представленный текст взят из пояснительной записки данного объекта. В комплекс изысканий были включены следующие виды работ: топографо-геодезические работы, биолокационные и радиометрические работы.
Последняя работа ООО "Геомант"

1. ОБЗОРНЫЕ СВЕДЕНИЯ

Топографические и биолокационные работы на объекте "Индивидуальный жилой дом в пос. Манский Красноярского края" выполнены на основании технического задания, выданного заказчиком и Архитектурной мастерской ООО "Тектоника". Участок работ расположен в центральной части пос Манский Красноярского края. Полевые работы выполнены 7 февраля 2003 года.

2. ТОПОГРАФИЧЕСКИЕ РАБОТЫ

Топографическая съёмка в настоящей работе выполнена в условной системе координат и высот. На долговременную сохранность закреплен высотный репер, представляющий собой обечайку водопроводного колодца. Высотный репер выбран вне предполагаемого строительства и в дальнейшем может быть использован для высотной разбивки нуля дома. Топографическая съемка выполнена с этого же колодца. Для ориентира топоплана относительно сторон света при помощи буссоли смерен магнитный азимут четырьмя приемами. Расхождения между приемами не превысили 30'.
Географические координаты центра участка равны: N - 55o 53' 58.6'' северной широты; E - 92o 29' 50.6'' восточной долготы. Определение выполнено при помощи персонального спутникового навигатора GARMIN GPS 76.
На топоплане репер обозначен Рп, его отметка условно принята 100.00м. Топографическая съёмка выполнена с репера тахеометрическим способом при помощи тахеометра TOPCON GTS 2B20. Местоположение водопровода определено биолокационным методом при помощи Г-образных рамок и привязано линейно к углам забора. Смежный колодец (в юго-восточной части участка съемки) не найден из-за глубокого снега и навала досок в предполагаемом месте.
Топографический план составлен в масштабе 1:500 на мягкой основе. Копии топопланов получены с вычерченного тушью оригинала плана методом ксерокопирования. Топоплан в приложении 5.1.
Система координат условная. План ориентирован по магнитному меридиану. Система высот условная.

3. БИОЛОКАЦИОНЫЕ И РАДИОМЕТРИЧЕСКИЕ РАБОТЫ

Биолокационная съёмка на данном участке выполнена с целью определения геопатогенных зон (ГПЗ) для выбора благоприятного места под строительство жилого дома. "Геопатогенными зонами принято называть аномальные участки земной поверхности, длительное пребывание в которых живых организмов приводит к возникновению различных функциональных расстройств, снижение сопротивляемости, заболеваниям в зависимости от предрасположенности организма".
Работы выполнены ООО "Геомант" двумя аттестованными операторами биолокации: Панковым С.Л. и Свищёвым Л.Н. (удостоверения NN 47, 45 выданы Государственной Межведомственной комиссией по проблемам биолокации /г.Москва/ в 1991 году). Полевые работы выполнены 7 февраля 2003 года.

Площадь съёмки 0.5га. Масштаб съёмки 1: 500. В результате биолокационной съёмки на исследуемом земельном участке геопатогенных зон не обнаружено. На прилегающей территории обнаружена одна ГПЗ природного происхождения. Она расположена от 12 до 25 метров южнее исследуемого участка и расположена на соседнем участке. Местоположение геопатогенной зоны показано на топоплане масштаба 1:500 (приложение 5.1), она своей северной границей вплотную подходит к южному углу строящегося кирпичного дома.
Простирание зоны с востока на запад, ширина аномалии 8-9м.
При прослеживании геопатогенной зоны на восток выявлено, что она проходит между жилыми домами и пересекает основную дорогу.
Природа ГПЗ связана с зоной трещиноватости на глубине первых десятков метров. С большой вероятностью эта зона обводнена.

Дополнительно к биолокационной съёмке выполнена гамма-съёмка участка. Измерения выполнены широкодиапазонным дозиметром ДРГ-01Т1.
Для определения общего гамма-фона участка выполнено 30 измерений. Среднее значение составило 8.7 мкР/час при максимальном показании прибора 14мкР/час (1 случай) и минимальном показании прибора 5 мкР/час (2 случая). Измерения выполнены на уровне 1.0-1.2 метра от поверхности земли в разных точках участка.
Кроме общего фона местности определены значения гамма-фона поверхности почвы и завезенных стройматериалов. Для определения фона почвы разгребался снег и дозиметр прикладывался непосредственно к земле. Определение почвы было выполнено на центральной части участка в предполагаемом месте строительства дома. Гамма-фон строительных материалов определялся равномерно по разным местам. Значения гамма-фона в мкР/час показаны в табл.1.

Таблица N1
N, пп Объект исследований Общее кол-во измерений Мин. значение мкР/час Макс. значение мкР/час Среднее значение мкР/час
Естественный гамма-фон
1 Фон местности 30 5 (2 случая) 14 (1 случай) 8.7
2 Фон почвы на участке 20 6 (1 случай) 17 (1 случай) 11.4
Гамма-фон стройматериалов
1 Дорожные плиты 25 8 (2 случая) 19 (1 случай) 11.6
2 Бетонные блоки 25 9 (3 случая) 16 (1 случай) 11.9
3 Плиты перекрытия 25 7 (1 случай) 19 (1 случай) 12.0
4 Кирпич 25 8 (1 случай) 18 (2 случая) 12.6

При работе прибора в режиме "Поиск" радиационных аномалий в пределах участка не обнаружено.

Выводы:

  1. На территории исследуемого земельного участка геопатогенных зон нет, поэтому строительство дома возможно в любом месте участка. Наиболее рациональное место - это центральная часть участка, из-за удаленности от соседних домов, но в этом случае необходим перенос электропровода.
  2. Значения гамма-фона в пределах участка значительно ниже предельно допустимых значений (20мкР/час). Завезенные стройматериалы соответствуют нормам радиационной безопасности. Радиационных аномалий природного или техногенного происхождения в пределах участка не обнаружено.
  3. Из-за попадания южного угла соседнего строящегося кирпичного дома на границу обнаруженной геопатогенной зоны, со временем возможна его просадка, вследствие чего в этом месте на стенах могут появиться трещины.

4. ЗАКЛЮЧЕНИЕ

Топографо-геодезические, биолокационные и радиометрические работы на объекте "Индивидуальный жилой дом в пос. Манский Красноярского края" выполнены в соответствии:
- с техническим заданием
- с требованиями действующих нормативных документов;
- с Лицензиеями СИГ - 00313 от 10.09.02г и СИГ-00314 от 14.09.02г, выданными Красноярской территориальной инспекцией ГосГеоНадзора, и действующими 5 лет от момента выдачи.
Все поставленные задачи решены, материалы пригодны для составления рабочего проекта.

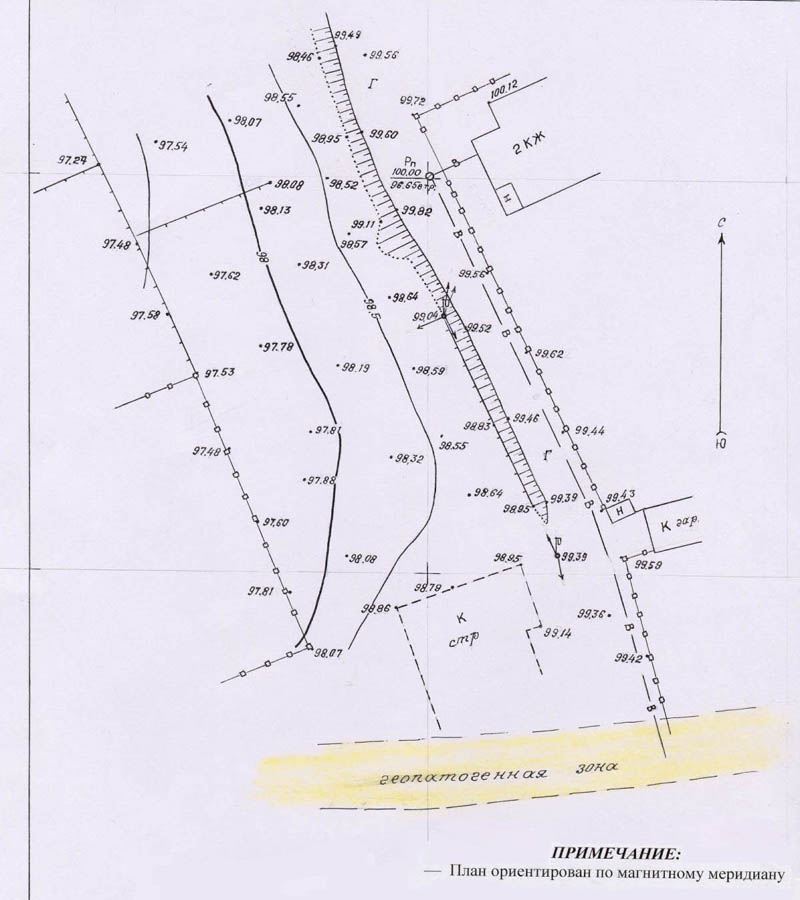

Топографический план с ГПЗ


Увеличить

Отчёт составил: Свищёв Л.Н.
E-mail: geomant@ktk.ru

РЕЗЮМЕ: Настоящая работа сдана в архитектурную мастерскую для разработки проекта жилого дома.
