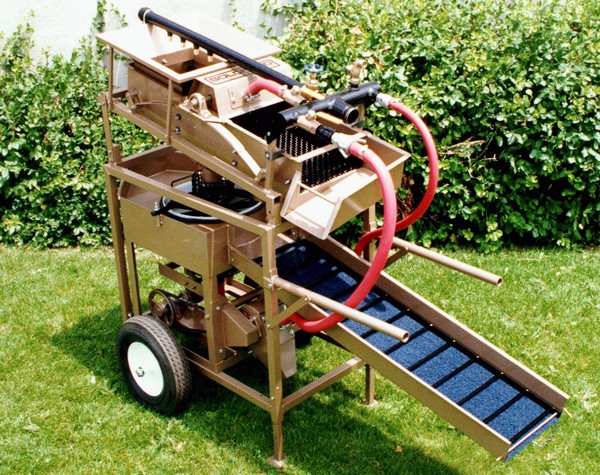

Промывочный прибор GoldField Explorer 2 с грохотом и отсадочной машиной


  • Длина: 60 дюймов (152,4 см)
  • Ширина: 20 дюймов (50,8 см)
  • Высота: 51 дюйм (130 см)
  • Вес: 350 фунтов (159 кг)
  • Производительность: 1-3 куб. ярдов (0.76-2.3 куб. метров)
  • Потребление воды: 100 - 150 галлонов (378-567л.) в минуту при давлении 30-60 PSI ( 207-414 kPa) подается через дюймовую трубку с внешней резьбой
  • Джига: 16 дюймов (41 см.)
  • Водяная помпа: 9 л.с., центробежная, 3 дюйма (7.5 см)

Goldfield Explorer 2 (Исследователь-2) производства известного американского производителя оборудования для золотодобычи Goldfield предназначен для промывки, сортировки и добычи золота, алмазов и других драгоценных камней из россыпных месторождений. «Исследователь- 2» - это комбинация мощной промывочной установки и шестнадцатидюймового (40,64 см) круглого (барабанного) отсадочного прибора. «Исследователь-2» работает от давления воды, создаваемого отдельной помпой (центробежным водяным насосом), приобретаемой отдельно, но обязательно входящей в комплект оборудования. В качестве агрегата, подающего под давлением воду для работы гидравлических систем Explorer II и орошения подаваемых материалов рекомендуется .помпа Р289Н, укомплектованная мотором Honda мощностью 9 лошадиных сил производства Keene Enginnering (США) и употребляемая часто в драгах этого производителя.

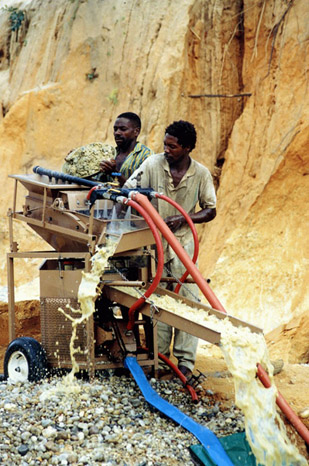

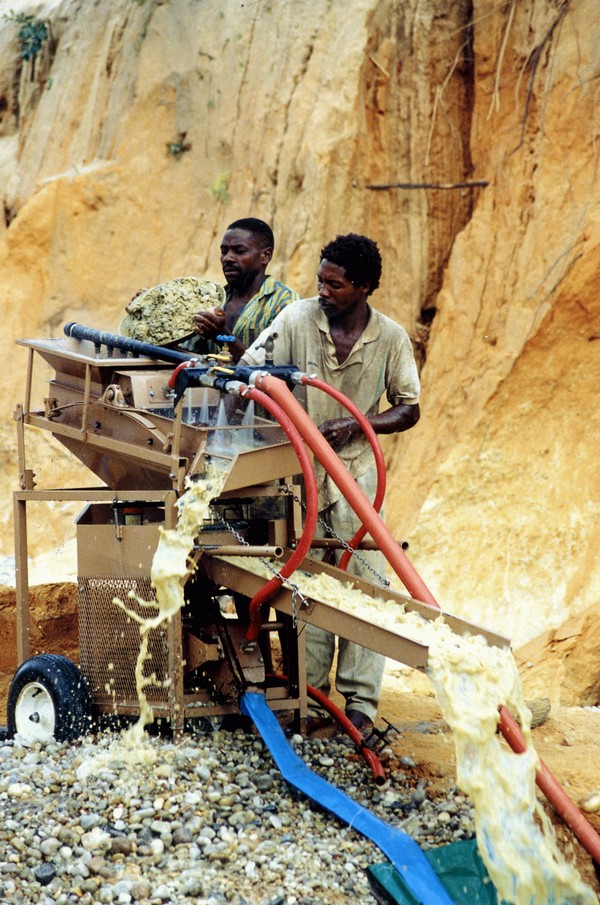

Explorer II спроектирован для профессиональной добычи, геологической разведки, маломасштабной промывки, и в качестве дополнительного прибора для обогащения золотоносных концентратов, полученных на шлюзах больших драг и промприборов.
Учитывая,что россыпные месторождения характеризуются большим разнообразием, в «Исследователе-2» была заложена возможность переналаживания. Угол наклона решета, угол наклона промывочного шлюза, расход воды, частота вибрации могут независимо друг от друга регулироваться для наилучшего режима разделения породы и извлечения благородных материалов.
Вибрационный грохот и отсадочная джига автономно работают от своих водяных турбин, подача воды от которых может быть отрегулирована (ускорена или замедлена) путём увеличения или уменьшения объёма воды в турбинах поворотом вентильного крана.














Инструкция промприбора Goldfield Explorer 2


Общие сведения

EXPLORER является надежной, проверенной временем установкой для промывки золота, алмазов и других тяжелых металлов и драгоценных камней, известной и широко применяемой. Может использоваться также в качестве самостоятельного прибора для обогащения золотоносных концентратов, полученных на шлюзах других драг и промприборов.
В связи с разнообразием характеристик аллювиальных отложений в россыпных месторождениях золота или алмазов, в конструкции промприбора EXPLORER предусмотрена значительная эксплуатационная гибкость. Угол наклона сита, наклон промывочного шлюза, размер виброгрохота (вибрирующего классификационного сита для отбивки и удаления крупных фракций материала), расход воды и частота вибрации могут регулироваться независимо для достижения оптимального разделения и извлечения материала.

Вибрационные сита и отсадочные устройства (джиги) имеют привод от независимых водяных турбин и регулируются (в сторону ускорения или замедления) увеличением или уменьшением расхода воды в турбине посредством 3/4” шарового крана (желтая рукоятка).

Подготовка промприбора к работе

1. При подготовке рабочей площадки для промприбора EXPLORER учитываются следующие факторы:

- Подача материала на установку и его расположение по отношению к машине.
- Близость источника водоснабжения, постоянная подача или рециркуляция. (Оптимальное давление воды достигается при расположении промприбора EXPLORER в радиусе 50 футов(15, 25 метра) от источника водоснабжения при разности отметок высоты в пределах 20 футов(6,1 метра).
- Сброс стоков пульпы.
- Удаление надгрохотной фракции (камней и гальки крупнее размеров отверстий классификационного сита гро- хота).
- Для удобства и безопасности рабочая площадь должнабыть очищена от мусора и предметов, представляющих потенциальную опасность.

2. Подготовка насоса

- Убедиться, что масло в картере двигателя насоса залито до рекомендованного производителем уровня.
- Залить топливный бак чистым неэтилированным автомобильным бензином (допустима замена обычным эти- лированным бензином).
- При использовании самовсасывающего насоса заполнить его водой не менее чем наполовину во избежание выгорания уплотнений. Необходимо ежедневно поддерживать этот уровень. При низких температурах воду из насоса необходимо сливать.
- Входной сетчатый фильтр на всасывающей линии должен быть свободен от любых отложений и органического ма- териала. На него необходимо подавать как можно более чистую воду. Располагать фильтр следует выше спускно- го отверстия промприбора EXPLORER. При рециркуляции воды входной сетчатый фильтр на всасывающей линии необходимо располагать на максимальном удалении от слива машины.
- Необходимо визуально контролировать герметичность заборного рукава и глубину погружения входного сетча- того фильтра на всасывающей линии, чтобы не допускать попадания воздуха.
- Расположение насоса должно быть таким, чтобы в зонуего выхлопа не могли попасть любые горючие материалы.
- Перед запуском насоса необходимо убедиться в надежности крепления напорного шланга. Шланг не должен перекручиваться или иметь резкие изгибы. Для предотвращения разрыва шланга необходимо удалить с места его укладки любые острые объекты. Плоский сворачи ваемый шланг типа пожарного расширится после запуска и снова сожмется после останова насоса.

3. Опорную раму промприбора EXPLORER следует устанавливать горизонтально.


Порядок действий при запуске

1. Визуально убедиться в наличии защитных кожухов на всех подвижных частях.

2. Открыть главный 2 дюйма (5 см) запорный клапан.

3. Запуск двигателя насоса производить в соответствии с руководством пользователя от производителя.

Исходные настройки промывочной установки

Золото:

1. На нижнем ярусе(100 меш (0, 254 см) и менее) следует использовать сито 1/8” (0,31 см) или 3/16” (0,47 см). Большое сито - на верхнем ярусе, выбирая размер в соответствии с наибольшим размером встречающегося в данной местности золота. Материал, прошедший верхнее сито и не прошедший нижнее, будет обрабатываться на промывочном шлюзе.

2. Угол наклона сита следует установить равным 8 градусам (6 3/4” падения на 4’ длины).

3. Наклон промывочного шлюза устанавливается равным 6 градусам (6” падения на 4’ длины).

4. Отрегулировать 2” (5 см) запорный вентиль управления основными разбрызгивающими соплами до получения достаточного напора и давления воды для промывки и отбора загружаемого материала на сите.

5. Отрегулировать 3/4” (1,8 см) шаровым краном управления частоту вибрации сита таким образом, чтобы проис- ходила продольная подача материала при достаточном времени удержания на сите для необходимой очистки и выделения представляющих ценность частиц.

Алмазы:

Для извлечения алмазов установка сит, наклон и расход воды будут такими же, как и для золота, хотя размеры сита могут отличаться. При получении алмазов средняя, т.е. прошедшая верхнее и не прошедшая нижнее сито промывочной установки фракция материала поступает в джигу для получения алмазов (при добыче золота средняя фракция подается на промывочный шлюз). В большинстве случаев с алмазами и другими драгоценными камнями работают, используя верх- ние сита отсадочного барабана. Тонкая фракция, прошедшая нижнее сито промывочной установки, обычно сбрасывается в виде отходов, если в ней не содержится высокопробного золота.

Исходные настройки джиги для получения золота

1. Глубина постели джиги в рифлях - 1” (25 мм) - может быть смешанной 1/8” - 1/4” (3 мм - 6 мм).
- Увеличение глубины постели приводит к увеличению степени концентрации при уменьшении объема концентратов. Внимание: слишком глу бокая постель может препятствовать проходу высокопробного золота в концентрат в бункере отсадочного барабана.
- Уменьшение глубины постели джиги снижает степень концентрации за счет увеличения объема концентрата. Внимание: слишком мелкая постель может способствовать поступлению в концентрат материала с малым удельным весом.

2. Глубина минеральной постели - 1” (25 мм) - материал, извлекаемый из промывочного шлюза с диаметром от 1/8” до 1/4” (3 мм-6 мм), может использоваться в качестве исходной минеральной постели. Увеличение или уменьшение глубины минеральной постели приводит к тому же эффекту, что и уве личение или уменьшение глубины постели джиги (см. выше).

3. Пластины регулировки уровня - 1/2” (12,7 мм) пластины регулировки уровня (металлические вставные полосы, поставляемые с установкой) при необходимости могут добавляться для увеличения глубины постели. Обычно толщина пластины определяется как процент от удельного веса материала, подлежащего добыче. Если наблюдаются потери, в целом, оправдано применение более глубокой постели, однако это не должно препятствовать процессу отсадки. Постель большей глубины предпочтительна и в случае быстрого возрастания ее удельного веса.

4. Интенсивность подачи материала в отсадочный барабан - 1,5 куб. ярдов (1,15 куб. м) в час 1/8” (3 мм) минусовой фракции. Лучшая скорость получения золота достигается на постоянных скоростях подачи.
Например: если 50% загружаемого материала, который поступает в бункер промприбора EXPLORER, дает 1/8” (3 мм) минусовой фракции, подача 3-4 куб. ярдов (2,3-3,0 куб. м) в час в промприбор дает 1,5 куб. ярдов (1,15 куб. м) в час 1/8” (3 мм) минусовой фракции, подаваемой в джигу.
- Большая интенсивность подачи приведет к снижению возможности получения высокопробного золота за счет снижения времени удержания на извлекающих ячейках.
- Меньшая интенсивность подачи обеспечит поступление в концентрат материала с малым удельным весом.

5. Плотность пульпы для отсадки - 60 галлонов (227 литров) в минуту при давлении 40 фунтов на квадратный дюйм (276 кПа). При данной интенсивности вода, поступающая из разбрызгивающих насадок, только начинает распыляться, и ее струи обладают силой, достаточной для нанесения травмы. Интенсивность подачи следует поддерживать на уровне 1,5 куб. ярдов (1,15 куб. м) в час.
- Слишком большое количество воды в пульпе сокращает время удержания на отсадочном барабане, что приводит к потерям высокопробного золота.
- Недостаточное количество воды в пульпе препятствует движению отработанного материала. В результате производительность системы добычи золота снижается.

6. Длина хода- 1/2” (12,7 мм) - может быть измерена от середины конуса ловушки.
- Увеличение длины хода приводит к большему разрушению постели. При этом в режиме рабочего хода тонкая фракция золота возвращается в поперечный поток пульпы, что приводит к потерям высокопробного золота.
- Уменьшение длины хода снижает разрушение постели, однако снижает также и производительность джиги.

7. Частота или скорость движения - 180 ходов в минуту
- Большая скорость может в значительной степени разрушить постель обогащённого материала, приводя к поте- ре представляющих ценность частиц.
- Пониженная скорость не только снижает производительность, но может привести к смыву в отвал представля- ющих ценность частиц, не дав им возможности осесть в концентрат.

8. Питающая вода ловушки- 5 галлонов (19 литров) в минуту
- Увеличение расхода питающей воды ловушки снижаетэффект осаждения в джиге и может привести к разрушению постели, что, в свою очередь, ведет к потерям тонких фракций золота.
- Снижение расхода питающей воды ловушки усиливает эффект осаждения в отсадочном барабане. В случае неправильно устроенной постели в концентрат могут осесть посторонние частицы.

Исходные настройки джиги для добычи алмазов

Настройки джиги для добычи алмазов в значительной степени те же, что и для золота. Отличия перечислены ниже.
1. Постель джиги - для добычи алмазов обычно не используется.

2. Минеральная постель - следует использовать материал с удельным весом, близким к удельному весу алмазов. В большинстве случаев такой материал можно обнаружить в природе, он характеризуется наиболее высоким содержанием алмазов. Важно выбрать размер материала постели в соответствии с областью применения или методикой обработки.
- При работе с концентратом н • а отсадочном барабане необходимо использовать достаточно крупный материал постели, чтобы зона выступа или зоны между материалом постели не препятствовали проходу алмазов при ходе расширения.
- При промывке в верхней части постели алмазы оседают в верхней части сита, их необходимо периодически удалять. Глубина постели лучше всего определяется эмпирически на месте и может регулироваться пластинами для регулировки уровня. Для работы с материалом небольшого удельного веса, к которому относится алмаз, обычно используется постель от 4 до 10 дюймов (10 - 25 см).

3. Длина хода - ход в 3/4” - 1” (1,8-2,5 см) защищает постель от разрушения, а также обеспечивает высадку алмазов.

4. Частота или скорость движения - 160-200 об/мин

5. Разгрузка концентрата - поскольку алмаз легче золота, в отсадочных барабанах будет выделяться концентрат с бо- лее легким материалом, чем при промывке золота. Большие объемы концентрата требуют широкого открытия выпуск- ных вентилей. Необходимо постоянно поддерживать поток концентрата. Может потребоваться периодическая продувка выпускных вентилей, при еще большем их открытии, что позволяет удалить накопившийся материал или смыть осадок в ловушке. Если этого не сделать, ловушка отсадочного барабана может засоряться даже при постоянной разгрузке. При проходе через вентиль большого количества воды для ловушки потребуется ее дополнительное количество.

Эксплуатация промприбора для промывки и обогащения золота

1. Скорость вибрации и требуемый расход воды для промывки и сепарации регулируются в EXPLORER водяными кранами. Краны следует регулировать для подачи 2” (5 см) толщи воды над джигой (запорный вентиль) и достижения ско- рости вибрации сита от 1200 до 1300 об/мин (шаровой кран).

2. Угол наклона сита - загрузку россыпного материала в бункер лопатой или методом заливки следует производить медленно во избежание засорения. Для ускорения или замедления движения материала по ситу может потребоваться ре- гулировка его угла наклона. Лучше всего использовать для этой цели регулировочные отверстия на передних опорах промприбора EXPLORER. Наклон промывочного шлюза необходимо после этого отрегулировать повторно. Материал должен медленно двигаться вниз по ситу для обеспечения полной промывки. На скорость движения материала влияет также скорость движения сита.

3. Механизм работы отсадочного барабана и расход воды - наилучшее извлечение материала на джиге происходит при более медленном течении пульпы и большей ее густоте, чем на промывочных шлюзах. Медленное движение пульпы обе- спечивает значительное время удержания на извлекающей постели. Однако слишком медленное течение воды или пульпы влияет на пропускную способность. Сброс воды из двигателя вместе с водой для промывки ловушки должны обеспечить на промывочном шлюзе необходимую плотность пульпы для правильной добычи. Расход воды и интенсивность подачи являются наиболее важными факторами для извлечения частиц золота. Перегрузка отсадочного барабана приведет к потерям высоко- пробного (100 меш) (0,254 мм) золота и алмазов. Избыток или недостаток воды также приводит к потерям.

4. Угол наклона промывочного шлюза и расход воды - расход воды регулируется таким образом, чтобы рифли не заби- вались, но продолжали удерживать материал. Удерживаемый рифлями материал должен представлять собой суспензию.
Таким образом, создаются условия для высадки частиц золота на коврике. При работе установки должна обеспечиваться возможность прощупывания коврика на дне промывочного шлюза. Если шлюз засоряется, можно использовать следую- щие регулировки:
- Снизить интенсивность подачи.
- Увеличить наклон шлюза.
- Увеличить расход воды. Поток воды не должен превышать 3/4” (1,8 см) над рифлями. Сито 1/8” (0,3 см) требует меньше воды, чем 3/16” (0,47 см).

5. Очистка - поместить промывной лоток N 2 или N 3 на конец промывочного шлюза и удалить штифт, удерживающий рифли. Сдвинуть узел рифлей на несколько дюймов и осторожно снять коврик. Медленно залить в бункер установки ведро воды для промывки шлюза. Предусмотрен наружный кран для присоединения шланга и промывки установки или ведер. Тщательно промыть коврик движениями вверх и вниз, сворачивая при направленном наружу ворсе для извлечения всех мельчайших частиц золота. Для окончательной очистки разделить концентрат на столе Goldfield Goldtron или лотке обычным методом. Сортировка алмазов производится вручную.

Техническое обслуживание

1. Смазка - через каждые 40 часов эксплуатации наносить по одной порции смазки на все подшипники и фитинги. Рекомендуется использовать стандартный сорт универсальной смазки. Для смазки рессорных серег следует применять жидкое масло.

ПРЕДУПРЕЖДЕНИЕ: не допускается чрезмерная смазка или шприцевание смазкой подшипников, поскольку это приведет к повреждению уплотнений.

Подшипники и их расположение:
- Два коренных подшипника для двигателя деки грохота и эксцентриков
- Шесть коренных подшипников на балансире джиги (расположены на раме позади камер)
- Два подшипника с фланцами на гидромоторе джиги
- Две масленки для колес
- Один подшипник эксцентрика для рычага привода джиги
- Один наконечник тяги для рычага привода джиги
Любую лишнюю смазку необходимо вытирать, чтобы не допустить загрязнения технологической воды.

2. Каждые 80-100 часов работы проверять все гайки и болты на предмет ослабления затяжки или их отсутствие. Визуально оценивать состояние резиновых вставок в серьги рессор.

3. При каждом использовании следует:
- Проверить наличие на местах всех защитных крышек и кожухов.
- Убедиться в плотности прилегания сит, проверить их износ.
- Визуально проверить износ или ослабление подшипни ков.
- Проверить на износ, растрескивание, перекручивание или утечку все шланги.
- Проверить шины.
- Промыть все разбрызгиватели для защиты от закупоривания.
- Проверить прокладки в эксцентриковых зажимах шлангов.
- Очистить расходомеры, сняв красные пробки в верхней их части и промыв трубки.
- При использовании не самовсасывающего насоса проверить уплотнение нижнего клапана. Также осмотреть сетчатый фильтр на всасывающей линии, отверстия должны быть открыты, наличие засоров не допустимо.
- Проверить диафрагму отсадочного барабана на предмет трещин или утечек.

4. В условиях пониженных температур со всех шлангов необходимо сливать воду, а вентили оставлять открытыми. Также необходимо слить воду из насоса.




Список частей, Насосная установка промприбора Explorer GoldField International

Кол-во Описание
12” (5 см) НАСОС, ДВИГАТЕЛЬ ХОНДА 8 л.с.
1 КРЫЛЬЧАТКА, N 352
3УПЛОТНЕНИЕ НАСОСА, N WPS-3
3ПРОКЛАДКА, N 208
1ДОПОЛНИТЕЛЬНЫЕ БОЛТЫ
4СВЕЧИ ЗАЖИГАНИЯ
4ВОЗДУШНЫЕ ФИЛЬТРЫ
11-1/2” (2,5 -1, 25 см) КОМПЛЕКТ УСТРОЙСТВ ВСАСЫВАНИЯ
11-1/2” (2,5 -1, 25 см) ВСАСЫВАЮЩЕЕ СОПЛО
12 фут. 1” и 1-1/2” (2,5 -1, 25 см) ЗАБОРНИК
1МОНТАЖНОЕ КОЛЬЦО ТРУБЫ ДЛЯ ПОДАЧИ ВОДЫ В ПРОМПРИБОР ДЛЯ ПРОМЫВКИ ЗОЛОТА
1ВЫПУСКНОЙ ШЛАНГ, 2” (5 см)(фут) 100фут
3ШТУЦЕРЫ “KING” ОХВАТЫВАЮЩЕГО ТИПА, 2” (5 см)
3ЗАЖИМЫ ДЛЯ ШЛАНГОВ, 238
1ЗАЖИМЫ ДЛЯ ШЛАНГОВ, 225
1ШТУЦЕР “KING”, 2” (5 см)
1МЕТАЛЛИЧЕСКИЙ СЕТЧАТЫЙ ФИЛЬТР НА ВСАСЫВАЮЩЕЙ ЛИНИИ
1ПРИЕМНЫЙ РУКАВ, 2” (5 см) (20фут)


Набор запчастей иностранного производства для промприбора Explorer

Кол-во Описание
2ПОДШИПНИК С ФЛАНЦЕМ
2ПОДШИПНИК, КОРЕННОЙ, 1/2” (1,25 см)
2ПОДШИПНИК, КОРЕННОЙ, 3/4” (1, 87 см)
8КЛИНОВИДНАЯ ШАЙБА, ОЦИНКОВАННАЯ, 1/4” (0,6 см)
8 БОЛТ И СТОПОРНАЯ ГАЙКА, 1/4” x 1-1/2” (0,6х2,5 - 1,25 см)
2ДИАФРАГМА, ВНУТРЕННЯЯ ЛЕНТА
2ДИАФРАГМА, ВНЕШНЯЯ ЛЕНТА
1ОХВАТЫВАЮЩИЙ ШТУЦЕР “KING”, 2” (5 см)
1РАСХОДОМЕР
1СРЕДСТВО ОЧИСТКИ ОТ ПЕНЫ, РУЛОН
1НАРУЖНЫЙ КРАН ДЛЯ ПОДСОЕДИНЕНИЯ ШЛАНГА 1/2” (1, 25 см)
4ЗАЖИМ ДЛЯ ШЛАНГА, HS-20
4ЗАЖИМЫ ДЛЯ ШЛАНГОВ, 2-238, 2-225
1ВЫПУСКНОЙ ШЛАНГ, 2” (5 см) (200фут)
1МУФТА ДЛЯ РЕМОНТА ШЛАНГОВ, 2” (5 см)
2ПЛАСТИНЧАТАЯ ПРУЖИНА
2РЕЗИНОВАЯ МЕМБРАНА
1СИТО, 1/4” (0,6 см)
1СИТО, 1/8” (0,3 см)
1ПОКРЫТИЕ ПРОМЫВОЧНОГО ШЛЮЗА
2РАСПЫЛИТЕЛЬНЫЕ НАСАДКИ, 80-50
2КЛИНОВИДНЫЙ РЕМЕНЬ, AX-26
1КРАН, ШАРОВОЙ, 1/2” (1, 25 см)
1КРАН, ШАРОВОЙ, 3/4” (1, 87 см)
1КРАН, ЗАПОРНЫЙ, 1/2” (1, 25 см)
1ВОДЯНАЯ ТУРБИНА
1ШЛАНГ ВОДЯНОЙ ТУРБИНЫ, 1” x 12” (2,5- 30 см)
1НАСАДКА ВОДЯНОЙ ТУРБИНЫ, ОБРАЗЕЦ
